Механические испытания металлов и сплавов – это важная часть процесса изучения и контроля их механических свойств. В ходе таких испытаний проводится оценка прочности, устойчивости к разрушению и деформации материалов. Эти данные необходимы для разработки новых материалов, их применения в различных областях промышленности, а также для гарантии качества и безопасности изделий.
Одним из наиболее распространенных методов испытаний является растяжение. В процессе растяжения образец металла подвергается нагрузке, которая постепенно увеличивается до момента разрушения. Подготовка образца для испытаний требует аккуратности – его поверхность должна быть гладкой и прочной, чтобы минимизировать возможные ошибки в исследовании. Результаты испытания растяжением позволяют определить прочностные характеристики материала, такие как предел прочности, удлинение и сужение после разрыва.
Однако растяжение не является единственным методом испытания металлов и сплавов. Другие распространенные методы включают измерение твердости, изгиб, ударный испытательный станок и нагрузочное испытание на износ. Они позволяют получить разнообразные данные о материале, такие как его способность выдерживать ударные нагрузки, деформацию при изгибе и износостойкость.
Виды испытаний
Растяжение: это одно из основных испытаний металлов. Во время испытания образец подвергается воздействию растягивающей силы, которая постепенно увеличивается, пока образец не разорвется. Это позволяет определить механические свойства металла, такие как предел текучести, прочность и удлинение при разрыве.
Сжатие: во время данного испытания образец подвергается сжимающей силе. Это позволяет определить прочность материала при сжатии, его предел прочности и способность к изгибу.
Изгиб: при испытании на изгиб образец изгибается с помощью специальной установки. Это позволяет определить прочность материала при изгибе, его предел прочности и устойчивость к разрушению.
Ударный: во время испытания на удар образец подвергается резкому воздействию ударной силы. Это помогает определить ударную вязкость материала и его способность сопротивляться резким нагрузкам.
Износ: такое испытание проводится для определения износостойкости материала при трении. Образец подвергается трению с другой поверхностью и измеряется потеря массы или износ материала в процессе трения. Это позволяет оценить долговечность и стойкость материала к истиранию.
Крепление: при проведении испытания на крепление материала с помощью строительных крепежных изделий определяется его прочность и устойчивость к разрушению при нагрузках на крепежные элементы.
Тестирование температуры: такие испытания проводятся для определения поведения материала при низких или высоких температурах. Это помогает понять, как материал будет вести себя в экстремальных условиях и при различных температурных воздействиях.
Испытание на усталость: во время этого испытания материал подвергается циклическим нагрузкам для определения его устойчивости к повторяющимся нагрузкам. Это позволяет определить предел усталости и ресурс материала.
Каждый вид испытаний имеет свою цель и позволяет получить информацию о механических свойствах материала, что является важным для различных отраслей промышленности.
Изгиб
Основными параметрами изгибного испытания являются: прочность при изгибе, гибкость и усталостная прочность. Прочность при изгибе определяется с помощью испытательной машины, на которую нагружается образец. Гибкость характеризует способность материала согнуться без разрушения, а усталостная прочность – его способность противостоять повторяющимся нагрузкам.
Проведение изгибного испытания включает в себя следующие шаги:
- Подготовка образца. Обычно образец имеет форму прямоугольной пластины. На одной стороне обычно присутствует метка для определения смещения и деформации в процессе испытания.
- Фиксация образца. Образец крепится в испытательной машине таким образом, чтобы он мог свободно изгибаться под действием нагрузки.
- Нагрузка образца. Постепенно увеличивая нагрузку на образец, осуществляют изгиб до определенной степени деформации или до момента разрушения.
- Измерение параметров. В процессе испытания измеряются прогиб образца, приложенная нагрузка, а также фиксируется время испытания.
- Анализ результатов. Полученные данные анализируются для определения прочностных характеристик материала и их соответствия требованиям технических условий.
Изгибные испытания являются неотъемлемой частью контроля качества металлов и сплавов и широко применяются в различных отраслях промышленности, таких как автомобильная, авиационная, судостроительная и другие.
Растяжение
Принцип испытания

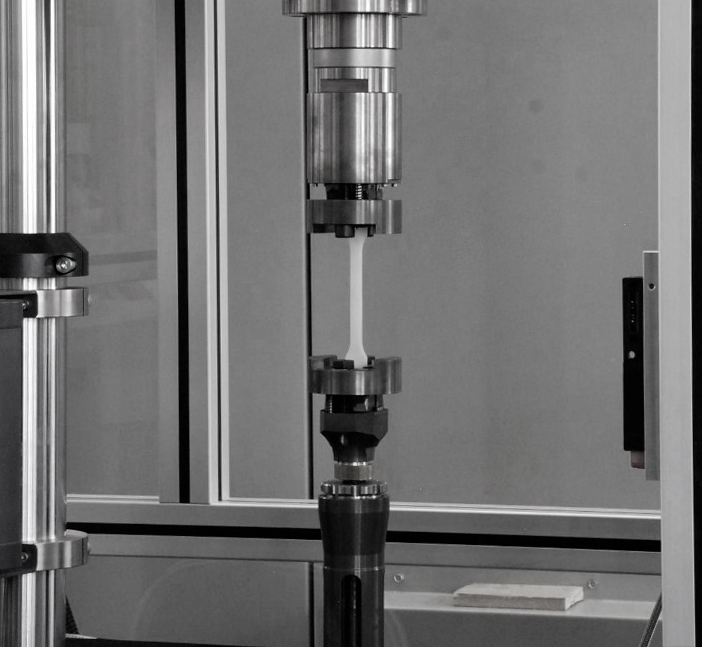

Растяжение проводится на специальной установке – растяжном стенде, где образец закрепляется между зажимами. Затем на образец начинается действовать растягивающая сила, которая постепенно увеличивается до разрушения образца.
В процессе испытания регистрируются деформации образца и приложенные к нему нагрузки. Эти данные позволяют определить напряжение, которое испытывает образец при увеличении нагрузки. Также измеряется удлинение образца и определяется предел прочности и пластичность материала.
Результаты испытания
Растяжение позволяет получить следующие результаты:
- Предел прочности – это максимальное напряжение, которое может выдержать материал до разрыва. Он измеряется в МПа.
- Предел текучести – это напряжение, при котором материал начинает пластически деформироваться без увеличения нагрузки. Он также измеряется в МПа.
- Относительное удлинение при разрыве – это величина, определяющая способность материала к пластическим деформациям. Он вычисляется как отношение изменения длины образца к его исходной длине и выражается в процентах.
- Относительное сужение при разрыве – это величина, характеризующая способность материала к уменьшению поперечного сечения при разрыве. Он также определяется в процентах.
Результаты растяжения позволяют оценить качество и прочностные характеристики металла или сплава. Это важно для проектирования и производства различных металлических конструкций и деталей.
Сжатие
Во время испытаний на сжатие образец металла или сплава подвергается давлению, направленному вдоль его оси. Это создает сжимающую нагрузку и приводит к уменьшению объема образца.
Важными параметрами, которые могут быть определены при испытаниях на сжатие, являются предел прочности при сжатии, величина упругости и коэффициент Пуассона. Предел прочности при сжатии характеризует максимальную сжимающую нагрузку, которую может выдержать материал без разрушения. Упругость – это способность материала восстанавливать свою форму после прекращения давления. Коэффициент Пуассона позволяет оценить изменение диаметра образца при сжатии.
Метод испытаний на сжатие широко используется в различных областях промышленности, а также в научных исследованиях. Он позволяет определить механические характеристики материала и оценить его применимость в конкретных условиях эксплуатации.
Преимущества метода испытаний на сжатие:
- Простота и доступность оборудования для проведения испытаний.
- Минимальные требования к образцам.
- Возможность получения значимых результатов в кратчайшие сроки.
- Широкое применение в различных отраслях промышленности.
Однако метод испытаний на сжатие имеет и некоторые ограничения. Например, невозможно провести испытания на сжатие слишком хрупких материалов, так как они могут разрушиться до прекращения нагрузки. Также метод не позволяет получить полную картину о механических свойствах материала, так как не учитывает его поведение при растяжении или изгибе.
Ударная вязкость
Испытание Шарпи является наиболее распространенным методом для определения ударной вязкости металлов и сплавов. В этом испытании на образец действует момент изгиба при ударе назубочкованным молотком. Ударная вязкость определяется по глубине вдавливания зарубок в образец.
Испытание Чарпи используется для определения ударной вязкости различных материалов, включая полимеры и несколько типов металлов. В этом методе образец закрепляется на опоре, а на другом конце применяется ударная нагрузка. Ударная вязкость определяется по измерению энергии, поглощенной образцом при разрушении.
Влияние ударной вязкости на применение материалов
Ударная вязкость играет важную роль в выборе материалов для конкретных применений. Материалы с высокой ударной вязкостью обладают хорошей устойчивостью к разрушению при ударных нагрузках, что делает их предпочтительными для использования в конструкциях, подверженных силам ударного характера, например, в автомобильной или авиационной промышленности.
С другой стороны, материалы с низкой ударной вязкостью могут быть более хрупкими и подверженными разрушению при ударах. Такие материалы редко используются в конструкционных элементах и могут быть более подходящими для применения в статических конструкциях, где их устойчивость к ударам не имеет первостепенного значения.
Твердость
Методы измерения твердости включают в себя различные испытания, такие как испытание на микротвердость, испытание на макротвердость, испытание на ударную твердость и другие. Каждый из этих методов имеет свои особенности, преимущества и области применения.
Испытание на микротвердость
Испытание на микротвердость используется для измерения твердости материалов с очень высокой точностью. В данном методе применяется индентор с очень малым размером, который наносит нагрузку на поверхность материала. После нанесения нагрузки измеряется величина следа, который оставил индентор. Измерение производится с помощью микроскопа.
Испытание на макротвердость
Испытание на макротвердость применяется для измерения твердости материалов средней и высокой твердости. В данном методе применяется индентор с заранее заданными геометрическими параметрами, который наносит нагрузку на поверхность материала. После нанесения нагрузки измеряется диагональ деформированного следа, по которой определяется величина твердости материала.
Знание твердости материалов позволяет инженерам и конструкторам выбирать подходящие материалы для различных задач. Учитывая требования к механическим свойствам, можно определить, какой материал наилучшим образом подходит для конкретного применения, учитывая его твердость и прочность.
Износостойкость
Для оценки износостойкости проводятся различные испытания на специальных механических установках. Одно из таких испытаний – испытание на трение. При этом изучаются параметры трения скользящего контакта, такие как коэффициент трения и износ материала. В процессе испытаний также определяются сопротивление материала к истиранию и его стойкость к образованию трещин и других дефектов.
| Метод испытания | Описание |
|---|---|
| Испытание на трение по Григорьеву-Рыбальченко | Испытание, в котором приложена нагрузка к шариковому разрушителю, двигающемуся по поверхности образца, и измеряется сила трения и расстояние, пройденное разрушителем. |
| Метод испытания на износ на машине АЛТ-3 | Испытание, при котором двигатель совершает циклы движения вращательного типа, в результате чего происходит износ поверхности образца. Измеряются параметры износа, такие как вес потерянных образцов и глубина следов от износа. |
Результаты испытаний износостойкости позволяют определить потенциал применения материала в условиях реальной эксплуатации. Материалы с высокой износостойкостью активно используются в различных отраслях промышленности, таких как машиностроение, автомобильная и авиационная промышленность, горнодобывающая, строительная и другие отрасли.
